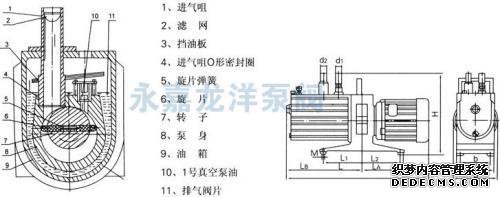

2XZ旋片真空泵的拆卸与安装

2XZ旋片真空泵的拆卸与安装
旋转式机械真空泵，采用油真空技术网络密封
下面简要介绍2XZ旋片式真空泵的拆卸和组装过程。
1.拆卸2XZ旋片真空泵：
1，排油
2.松开进气法兰螺栓，卸下进气喷嘴，松开气镇法兰螺栓，然后卸下气镇阀。
3.拆下燃油箱。
4.从止回阀上拆下开口销，并从止回阀上拆下叶轮。
5.拆下连接轴承和泵的螺钉，然后拆下泵零件。卸下发动机很方便。
6.松开泵盖螺钉，卸下泵盖，然后卸下两个转子和旋转叶片。
卸下下部转子时，请先卸下开口销。
二，2XZ旋片式真空泵总成
1.用纱布清洁部件，以使回流电缆不会堵塞油孔。我们建议使用清洁液和刷子清洁。
2.将转子叶片插入转子槽后，将高级转子安装到定子（即弹簧体）上，安装高级泵盖L，销钉，螺钉，扳手，联轴器，并且不应进行手动通风或明显的重量不行定子的顶面必须朝下，以使转子在重力作用下靠近定子弧的表面，并且如果可能的话，空间为零。
0毫米
3.低级转子的安装方法与以前相同。
4.安装止回阀叶轮和其他止回零件，使止回阀头的平面与进油嘴对齐，并根据工作方向平稳地旋转转子。
阀门打开时，叶轮必须倒转并且油孔必须关闭，并且调节阀顶板的最大打开高度为零。
8比1
在2 mm处，执行橡胶止回阀头在特定的可移动止回阀座和阀杆的孔内的位置。
简单的验证方法：面向叶轮，将3毫米驱动销放在右手的水平位置，然后顺时针旋转叶轮。此时，止回阀的顶板打开高度应接近最大零值。
8比1
2毫米
转子停在任何位置，松开叶轮后，止回阀头会自动从油孔掉落。
5.安装2XZ旋片式真空泵装置的排气阀和机油止回板。
6.将泵单元，钥匙，联轴器和电动机安装到支架上。
7，装入水箱。
8.插入进气喷嘴和气镇阀，并拧紧法兰。
注意事项：
1.在组装过程中，将干净的真空泵油涂抹到摩擦表面上。
2，记住零件的原始安装位置，这样可以减少运行时间。
3.紧固件不得松动。
